II/2016

Bienvenidos a todos los estudiantes de la materia de DIBUJO TÉCNICO I, en este primer blog del semestre explicaremos todo lo referente a la presentación de las láminas de dibujo.

1ro.- El tamaño de las láminas es de doble carta (279mm x 432mm), Utilizaremos PAPEL HILADO.

2do.- Los márgenes serán:         izquierda    3cm

                                  derecha      1cm

                                  superior     1cm

                                  inferior     1cm

Para el margen se usará el grafo 0.8

 3ro.- Las medidas para el carimbo son las siguientes:

Para el carimbo se usará el grafo 0.6

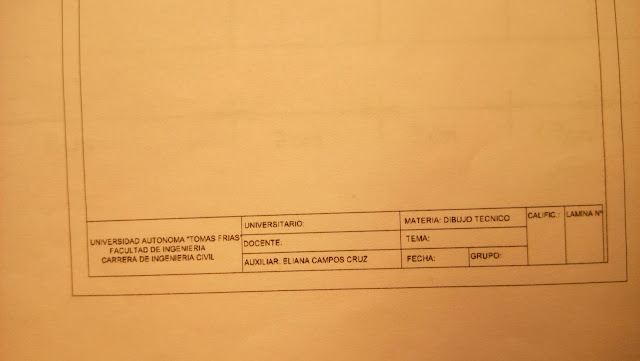

4to.- El contenido  del carimbo:

El contenido del carimbo se lo realizará con el grafo 0.6 con letra imprenta legible.

ENLACES 2

ENLAZAR DOS RECTAS PARALELAS CONOCIDOS LOS DOS PUNTOS DE ENLACE

1.- Trazamos dos rectas paralelas l1 y l2 y nos damos dos puntos A, B por donde se enlazarán las rectas.

2.- Trazamos perpendiculares a las rectas l1 y l2 que pasen por los puntos A y B.

3.- Tenemos como dato el radio r=x (para ustedes r =2cm) de una de las curvas que enlazarán las rectas. Con éste radio cortaremos las perpendiculares a las rectas l1 y l2 en los puntos 1 y 2.

4.- Unimos con una recta los puntos 1 y 2 y sacamos la mediatriz p de esta recta.

5.- Prolongamos la perpendicular en B y la mediatriz p hasta cortar en el punto O1. O1 será el centro de uno de los arcos de circunferencia con que enlazaremos las rectas.

6.- El punto 1 será el centro del arco de radio conocido, con que enlazaremos las rectas. Para saber en que punto se unirán ambos arcos de enlace, uniremos el punto 1 con O1, y haciendo centro en 1 con radio r=x cortaremos a la recta 1O1, encontrando así el punto de intersección de las curvas.

ENLACES 1

ENLAZAR DOS RECTAS PARALELAS CONOCIDOS LOS DOS PUNTOS DE ENLACE

1.- Trazamos las rectas paralelas l1 y l2 y nos damos los puntos A y B por donde trazaremos el enlace:

2.- Unimos con una recta los puntos A y B y trazamos la mediatriz de la recta AB, encontrando asi el punto 1:

3.- Trazamos una paralela l3 a las rectas l1 y l2 que pase por el punto 1, luego con ayuda de un compás y haciendo centro en el punto 1 trazaremos un medio circulo de A a B, encontrando así el punto 2:

4.- Teniendo el punto 2, trazaremos una perpendicular a la recta AB que pase por el punto 2, ahora dibujaremos las perpendiculares a los puntos A y B haciendo cortar a la perpendicular en el punto 2 en los puntos O1 y O2:

5.- Los puntos O1 y O2 serán los centros de las circunferencias con las que enlazaremos las rectas l1 y l2:

VIDEOS TUTORIALES

TUTORIALES DE DIBUJO

Aquí les dejo el link donde pueden ver los tutoriales para hacer los gráficos:

VER TUTORIALES

CARIMBOS CIV-101

Aquí les dejo el formato de las láminas y el cuadernillo que utilizaremos en el semestre:

Margen de láminas

Carimbo de lámina

Las láminas son de PAPEL hilado (no cartulina) tamaño doble carta.
Para el margen de las laminas se utilizará el grafo 0,8.
Para el carimbo de las láminas se utilizará el grafo 0,6

Margen de cuadernillo

Carimbo de cuadernillo

El cuadernillo será de tamaño carta, para esto utilizaremos unas 30 hojas bon de ese tamaño. Se recomienda hacer anillar el cuadernillo.

También deberá tener una carátula donde se incluirá el escudo de la universidad o de la carrera, nombre del estudiante, docente y auxiliar, semestre actual, grupo y el título de "CUADERNILLO DE DIBUJO"

El carimbo y el margen de este cuadernillo puede ser impreso o hecho a mano.
